矿用气水分离器:原理、应用与技术参数!

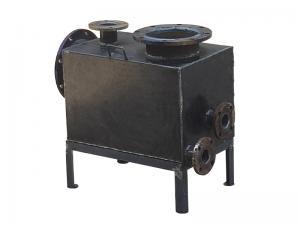

矿用气水分离器:原理、应用与技术参数 一、矿用气水分离器简介 矿用气水分离器是一种专门用于煤矿及其他矿山行业的设备,主要用于分离压风管道中的气体和液体(如水、油等),并去除杂质。这种设备在矿井压风系统中发挥着重要作用,能够有效净化气体,提高压风系统的效率和可靠性。 二、工作原理 矿用气水分离器的工作原理基于气体和液体密度的差异。当气液混合物通过分离器时,气体因密度较小而继续向前流动,而液体则因惯性作用附着在分离器的壁面上,并在重力作用下流向底部。分离器内部通常设有丝网或其他过滤装置,进一步拦截液体,使其与气体分离。分离后的液体通过排水口排出,而净化后的气体则从出气管排出。 三、结构组成 矿用气水分离器主要由以下部件组成: 进口与出口:用于连接压风管道。 筒体:作为分离过程的主要场所。 滤芯:用于进一步过滤气体中的杂质。 排水口:排出分离后的液体。 压力表:实时监测管道内的压力。 浮漂与密封球:部分型号通过浮漂控制排水过程。 四、技术参数 矿用气水分离器的技术参数因型号而异,常见的参数包括: 设计压力:通常为1.0Mpa。 压力损失:一般不超过0.002Mpa。 分离效率:可达99%。 接口尺寸:从DN15到DN350不等。 适用负压范围:对于负压型分离器,适用范围为-0.01~-0.09Mpa。 自动放水速度:部分型号可达5L/次。 五、安装与使用 安装位置:通常安装在管路的低洼处。 连接方式:进水管直接与正压管路连接,排水口垂直向下。 维护:安装时需预留维修阀门,便于设备维护。 配合使用:与压风自救装置配合使用,可提供更纯净的压风。 六、应用范围 矿用气水分离器广泛应用于矿井压风管道系统,用于分离气体中的水分和杂质,净化气体。它不仅能提高压风系统的效率,还能延长风动工具的使用寿命。 七、行业标准与规范 矿用气水分离器的设计与制造需符合相关行业标准,确保设备的安全性和可靠性。这些标准涵盖了设备的结构、性能、安装及维护等方面。 矿用气水分离器通过高效的气液分离技术,为矿山行业的压风系统提供了可靠的净化解决方案。其结构简单、安装方便、维护成本低,是矿井压风系统中不可或缺的设备。
